5噸冶金單梁起重機技術參數
時間：2024-05-29來源：起重機廠家瀏覽次數：1

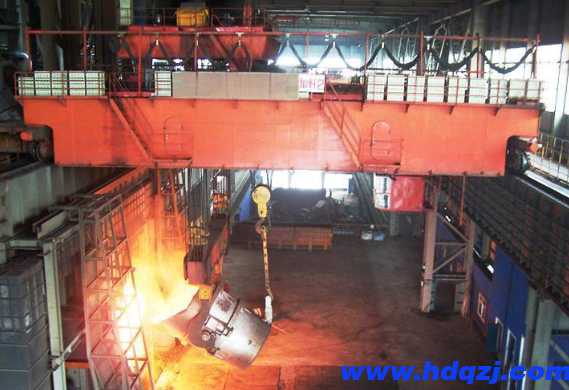

5噸冶金單梁起重機是指能夠起吊5噸的用于冶金場合的專用單梁起重機，可用來吊運熔融金屬，小編為大家介紹下5噸冶金單梁起重機各項技術參數。
基本參數表
| 起重機運行結構 | 運行速度(m/min) | 20 | 30 | |
| 速比 | 58.95 | 39.42 | ||
| 電動機 | 型號 | 錐形鼠籠 | ||
| 功率 | 0.8x2、1.5x2 | |||
| 轉速(r/min) | 1380 | |||
| 起升結構(電動葫蘆) 及運行結構 | 電動葫蘆形式 | YH | ||
| 起升速度(m/min) | 8(7) | |||
| 起升高度H(m) | 9、12、15、18、20 | |||
| 運動速度(m/min) | 20 | |||
| 電動機 | 錐形鼠籠型 | |||
| 工作制度 | 中級 JE=20% | |||
| 電源 | 380V 50HZ | |||
| 車輪直徑 | 270 400 | |||
| 軌道面寬 | 37-70 | |||
技術參數表
| 噸位 | 跨度 | 整車總量地操 | Z大輪壓(kN) | Z小輪壓(kN) | 踏面至主梁頂H1 | 踏面至鉤中心H2 | 主梁總高H3 | 端梁輪距W | 端梁總長B | 吊鉤左極限C1 | 吊鉤有極限C2 |
| 5 | 7.5 | 2.65 | 30.4 | 5.2 | 660 | 1730 | 800 | 2500 | 3000 | 841 | 1310 |
| 8 | 2.72 | 30.8 | 5.3 | ||||||||
| 8.5 | 2.79 | 31.1 | 5.5 | ||||||||
| 9 | 2.86 | 31.5 | 5.6 | ||||||||
| 9.5 | 2.94 | 31.8 | 5.8 | ||||||||
| 10 | 3.01 | 32.1 | 5.9 | ||||||||
| 10.5 | 3.08 | 32.4 | 6.1 | ||||||||
| 11 | 3.15 | 32.7 | 6.2 | ||||||||
| 11.5 | 3.33 | 33.2 | 6.7 | 745 | 1745 | 900 | |||||
| 12 | 3.41 | 33.5 | 6.9 | ||||||||
| 12.5 | 3.49 | 33.8 | 7.0 | ||||||||
| 13 | 3.56 | 34.0 | 7.2 | ||||||||
| 13.5 | 3.64 | 34.3 | 7.4 | ||||||||
| 14 | 3.71 | 34.5 | 7.6 | ||||||||
| 14.5 | 4.19 | 35.8 | 8.7 | 820 | 1770 | 1000 | |||||
| 15 | 4.28 | 36.1 | 9.0 | ||||||||
| 15.5 | 4.36 | 36.3 | 9.2 | ||||||||
| 16 | 4.45 | 36.6 | 9.4 | ||||||||
| 16.5 | 4.54 | 36.9 | 9.6 | ||||||||
| 17 | 4.63 | 37.1 | 9.8 | ||||||||
| 17.5 | 4.87 | 37.8 | 10.4 | 875 | 1815 | 1100 | |||||
| 18 | 4.96 | 38.1 | 10.6 | ||||||||
| 18.5 | 5.06 | 38.3 | 10.9 | ||||||||
| 19 | 5.15 | 38.6 | 11.1 | ||||||||
| 19.5 | 5.24 | 38.9 | 11.3 | ||||||||
| 20 | 6.63 | 42.3 | 14.8 | 925 | 1865 | 1200 | 3000 | 3500 | |||
| 20.5 | 6.74 | 42.7 | 15.1 | ||||||||
| 21 | 6.86 | 43.0 | 15.3 | ||||||||
| 21.5 | 6.98 | 43.3 | 15.6 | ||||||||
| 22 | 7.10 | 43.6 | 15.9 | ||||||||
| 22.5 | 7.22 | 44.0 | 16.2 | ||||||||
本樣所提供重量為設計值，制造值+15%
